Fortschritte in der Schweißtechnik und anspruchsvolle Betriebsumgebungen erfordern fortgeschrittene Methoden der Ultraschall-Prüfung. Um die Zuverlässigkeit von Schweißnähten in Rohrleitungen und Pipelines sicherzustellen, hat Element die Ultraschall-Tauchtechnik weiterentwickelt.

Bindefehler in Schweißnähten mit geringer Nahtbreite, flachen Prüfwinkeln oder Rundschweißnähte sind mit herkömmlichen Röntgenprüfungen schwer zu erkennen. Für dieses Problem wurde die Ultraschallprüfung entwickelt, jedoch ist bei herkömmlichen Verfahren die genaue Bestimmung der Fehlergröße und des -ortes eine große Herausforderung. Element hat daher die Ultraschall-Tauchtechnik (IUT von engl. Immersion Ultrasonic Testing) weiterentwickelt, denn mit dieser Sonderprüfung können auch kleinere Ungänzen besser gefunden und lokalisiert werden. Dadurch verringert sich das Risiko, fehlerhafte Schweißnähte später unter höheren Kosten korrigieren zu müssen. Element stellt mit diesem Verfahren sicher, dass die Rohrleitungen und Pipelines unserer Kunden frei von kritischen Fehlern sind, bevor sie eingesetzt werden.

IUT kombiniert mit automatisierter Prüfung

Das Prüfverfahren ist eine Verbesserung der automatisierten UT-Prüfung (AUT) kombiniert mit der Ultraschall-Tauchtechnik, bei der Ultraschallwellen durch Wasser an das Prüfobjekt gekoppelt werden. Das von Element entwickelte Verfahren ist besonders für das Auffinden von kleineren Fehlerstellen geeignet und erweitert die Analysemöglichkeiten. Denn Risse, Poren, unvollständige Durchschweißung und Bindefehler können die Festigkeit der Rundschweißnaht beeinträchtigen. Unser Verfahren eignet sich für jede Wandstärke und jedes Material mit Rundnähten bis ca. 1,22 Meter (48 Inch) Länge. Die Tauchtechnik-Ultraschallprüfung kann ebenfalls genutzt werden zur:

  • • Schweißverfahrensprüfung und -zertifizierung
  • • Fehler- und Schadensanalyse
  • • Beratung und Prüfung von Korrosionsschutz und Materialermüdung

Diese einzigartige Leistung von Element bietet Unternehmen aus dem Energiesektor eine Reihe von Vorteilen, mit denen sie ihre Ziele mit minimaler wirtschaftlichen Leistung und maximaler Effizienz erreichen können.

Ultraschall-Tauchtechnik - Das bietet Element

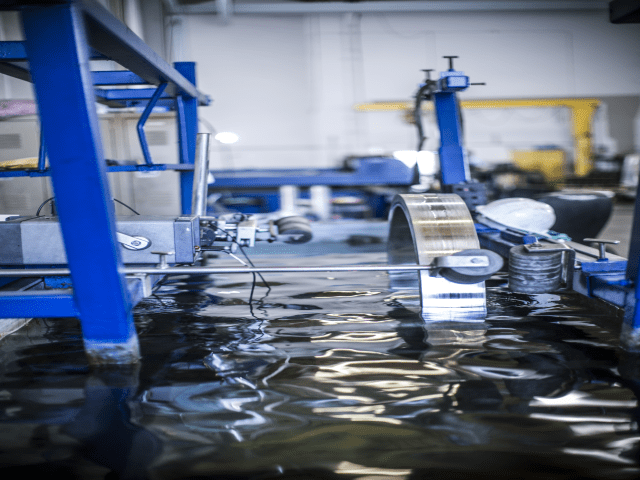

Mehrere Prüflabore unseres weltweiten Netzwerks sind ausgestattet für spezialisierte Tauchtechnik-Ultraschallprüfungen im Energiesektor, der Luft- und Raumfahrt sowie der Automobil- und Transportindustrie. Die Standorte Sheffield in Großbritannien, Houston, Hartford und Rancho Dominguez in den USA sowie Monterrey in Mexiko verfügen über

  • •  drehbare Tauchbehälter für Bauteile mit einem Durchmesser bis ca. 1,80 Meter,
  • •  Tauchbehälter mit rollierenden Walzen für Bauteile mit einem Durchmesser bis ca. 3,60 Meter,
  • •  Tauchbehälter für Platten, Stäbe, Rohre und Strangpressteile mit einer Länge bis ca. 11 Meter.

Nach diesen Standards prüfen wir weltweit

American Metal Society

AMS-STD-2132, AMS-STD 2154, AMS 2630, AMS 2631, AMS 2632, AMS 2634

American Petroleum Institute

API STD 1104

American Society of Mechanical Engineers

ASME III, ASME Section V, ASME Section VIII

American Society for Non-Destructive Testing

NDT 5, NDT-UT-1001

ASTM International

ASTM A388, ASTM A435, ASTM A577, ASTM A578, ASTM B594, ASTM E114, ASTM E164, ASTM E213, ASTM E273, ASTM E317, ASTM E428, ASTM E587, ASTM E797, ASTM E2154, ASTM E2375, ASTM E2700

American Welding Society

AWS D1.1, AWS D1.5

Deutsches Institut für Normung

DIN EN 10160, DIN EN 10228-3, DIN EN 10228-4, DIN EN 10246-6, DIN EN 10306, DIN EN 10307, DIN EN 10308, DIN EN 12680-1, DIN EN 12680-2, DIN EN 12680-3, DIN EN 14127, DIN EN 583-4, DIN EN ISO 10893-10, DIN EN ISO 10893-11, DIN EN ISO 10893-12, DIN EN ISO 10893-8, DIN EN ISO 10893-9, DIN EN ISO 17640, DIN EN ISO 22825, DIN ISO 4386-1

International Electrotechnical Commission

IEC 60601-2-37

Military Specification

MIL-STD-2132, MIL-STD-2154, MIL-STD-271F, MIL-STD-883, MIL-I-8950

Naval Sea Systems Command

NAVSEA T9074-AS-GIB-010/271

National Aerospace Standard

NAS 410, NAS 824

Various Customer Specifications

Including Boeing, Bombardier, Cessna, GE, Hamilton Sunstrand, Honeywell, Northrop Grumman, Rolls Royce



Unser Team aus mehr als 6000 engagierten Experten in Europa, Nordamerika, dem Nahen Osten, Asien und Afrika unterstützt Sie gerne.
